ディスプレイオーディオと地デジチューナーとHDMIセレクターのREMOCON線とHDMIケーブルの接続方法(Zシリーズ)

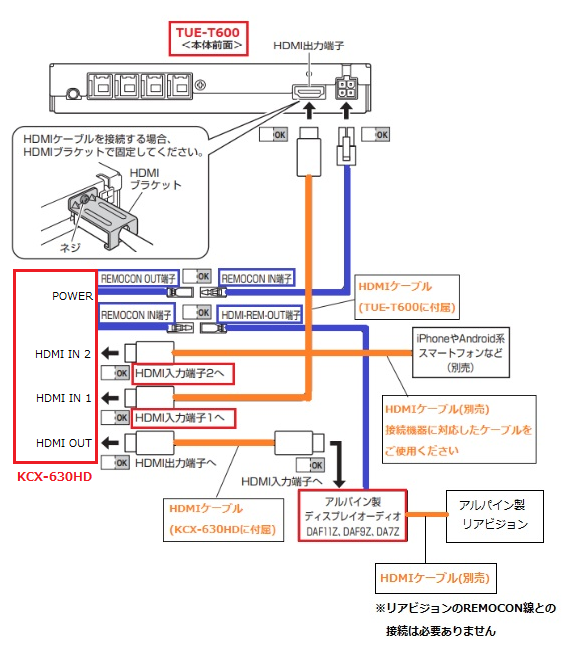

下記製品の組み合わせの際の通信用に必要なREMOCON線や
HDMIケーブルの接続方法は、下記の接続図をご参考ください。

■製品の組み合わせ

• DAF11Z/DAF9Z/DA7Z：ディスプレイオーディオ：Zシリーズ
• TUE-T600：地上デジタルチューナー
• KCX-630HD：HDMIセレクター

注意：
HDMIセレクター(KCX-630HD)をご使用の際の地デジ画面タッチパネル操作は、
TUE-T600のHDMIケーブルがHDMIセレクターのHDMI入力1に接続されている
場合のみ操作が可能になります。
HDMI入力2には接続しないようご注意ください。



※HDMIケーブルは、TUE-T600とKCX-630HDに付属のものをご使用ください
※スマートフォン接続用HDMIケーブルは別売です。
※各プラグの差し込みが不完全だとノイズの原因になるため、奥まで確実に
差し込んでください。

参考：REMOCON線の接続
●地デジチューナーのREMOCON IN端子とHDMIセレクターのREMOCON OUT端子を接続
●ディスプレイオーディオのHDMI-REM-OUT端子とHDMIセレクターのREMOCON IN端子を接続
●リアビジョン/後席モニターも接続の際は、リアビジョン/後席モニターのREMOCON線は接続しません。

※下記のよくある質問もご参考ください
HDMIセレクターを使用した場合のディスプレイオーディオの設定と操作を教えて(KCX-630HD/Zシリーズ)
ディスプレイオーディオの画面で地デジのタッチパネル操作ができない時に確認することを教えて



TUE-T600の取扱説明書ダウンロードはこちら

DAF11Z/DAF9Z/DA7Zの取扱説明書ダウンロードはこちら
