NX/NX2シリーズのカーナビにRCA接続でフロントカメラ、リアカメラを接続する時に必要なケーブルを教えて

2020年モデル以降のカーナビ:NX/NX2シリーズと
RCA接続タイプのリアカメラを接続する時は、
カーナビのカメラコードに下記品番(別売)の変換ケーブルを
使用します。

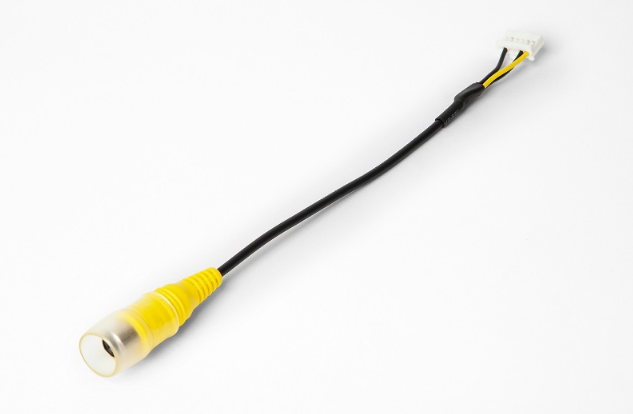

■品番：KWX-G003
アルパインカーナビNX/NX2シリーズ用RCA変換ケーブル



NX/NX2シリーズのカーナビに2つ以上のカメラを接続する際は、
下記品番(別売)のインターフェースボックスが必要です。
※IFB-N200を使用の際は、接続するカメラによってKWX-G003の使用の
有無があるため、事前にご確認ください。

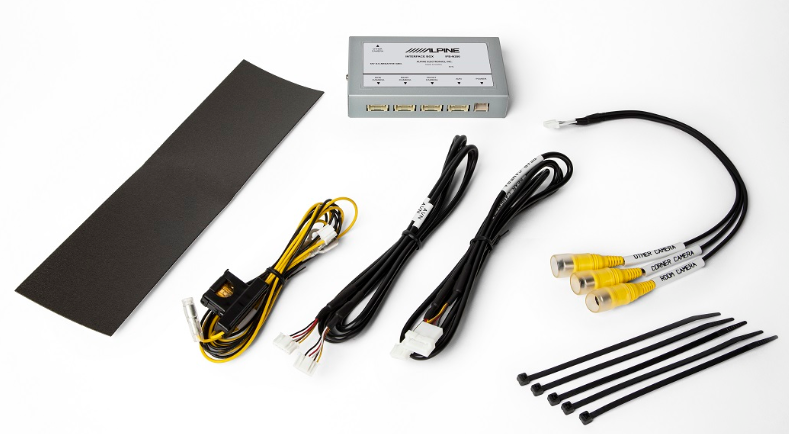

■品番：IFB-N200
アルパインカーナビNX/NX2シリーズ用マルチインターフェースボックス

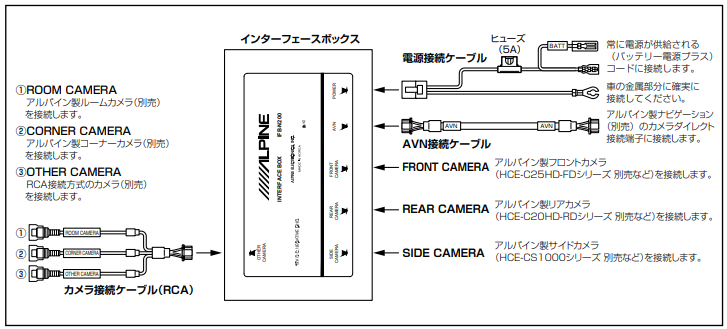

■マルチインターフェースボックス接続図


※IFB-N200参考接続例
■RCAリアカメラ＋アルパイン専用端子のフロントカメラを接続の場合
RCAリアカメラはIFB-N200のOTHER CAMERAに接続(KWX-G003不要)
アルパイン専用端子フロントカメラはIFB-N200のFRONT CAMERAに接続

■RCAリアカメラ＋RCAフロントカメラを接続の場合
RCAリアカメラはIFB-N200のOTHER CAMERAに接続
RCAフロントカメラはIFB-N200のFRONT CAMERAにKWX-G003を接続して
RCA変換をしてから接続(KWX-G003が1つ必要)


IFB-N200の取扱説明書ダウンロードページはこちら
