ステアリング連動ガイド線が表示されない時の対処方法を教えて(NX/NX2シリーズ)

NX/NX2シリーズのカーナビのリアカメラ映像に表示するガイド線が、
固定のガイド線(赤、黄、緑)のみで、ステアリング連動ガイド線(青)が
表示されない時は、下記のことをご確認ください。

※ガイド線表示例
(純正カメラ側でガイド線を表示する場合を除きます)



■ガイド線表示のON/OFFの確認

リバースギアに入れた状態のリアカメラの映像の画面にタッチ
→【画質調整】にタッチ→【ステアリングガイドON】にタッチ

※ビュー切替ができるマルチビューバックカメラの場合は
バックビュー画面で操作してください


上記の操作でも表示されない、固定ガイドON/OFFにしか
タッチできない等の場合は、さらに下記のことをご確認ください。


①車種がステアリング連動ガイド線に対応しているかの確認
車種別の製品適合情報のカーナビゲーションのカメラガイド線の欄を
確認してください。
車種別の製品適合情報はこちら

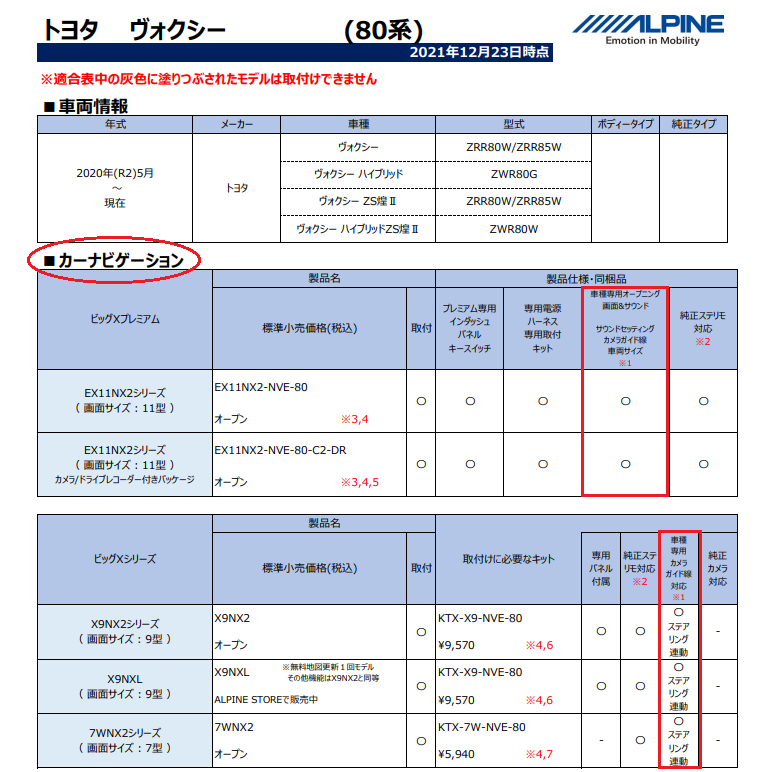

※80系ヴォクシーの適合情報画面例



②アルパイン製のガイド線対応カメラを取付けしているかの確認
※一部の車種は、カーナビの取付キット付属の自動車メーカー
純正カメラ変換ケーブルを使用するため、カメラはアルパイン製
ではない場合があります（純正カメラ側でガイド線を表示している
場合を除く）

▽アルパイン製リアカメラの品番例
・HCE-C20HD-RD(NX/NX2シリーズ専用)
・HCE-C2000RD
・HCE-C1000D

③車種チューニングの再設定

NAVI/MENUスイッチ→設定→車種専用チューニング→車種選択→リストから選択
→メーカー、車種、接続機器をそれぞれ選択と決定をする

最後のメッセージ確認後【はい】を選択し再起動後、設定した車種のオープニング画面が
表示されるかの確認してください。

④配線(CAN接続ケーブル)の接続確認

ステアリング連動ガイド線の表示、動作に関わる配線(CAN接続ケーブル)の
接続状況の確認を含めて取付け店にご相談ください。

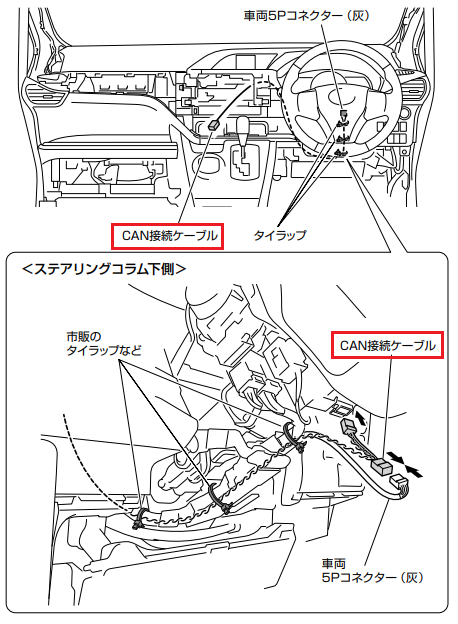

※80系後期ヴォクシーの接続例



取扱説明書/取付説明書ダウンロードはこちら
