ディスプレイオーディオと適合するビルトインUSB/HDMI接続ユニットを教えて

ディスプレイオーディオと接続できるビルトインタイプの
USB/HDMI接続ユニットの選択方法を下記にご案内致します。

■ビルトインUSB/HDMI接続ユニット(２種類から選択)
※ユニットの形状が品番によって異なり、車との適合確認が必要です。
・KCU-Y620DA
・KCU-Y630DA


■【選択する時に下記の①、②をご確認ください】
①ディスプレイオーディオの品番が下記の中に当てはまるかを確認
・DAF11Z
・DAF9Z
・DA7Z
・DAF11V
・DAF9V

②車のスイッチパネル(サービスホール)の形状がどちらの品番に
当てはまるのかを確認
※車種、年式、型式などもご確認ください

・KCU-Y620DAの車種適合の取付け適合表の確認はこちら

・KCU-Y630DAの車種適合の取付け適合表の確認はこちら

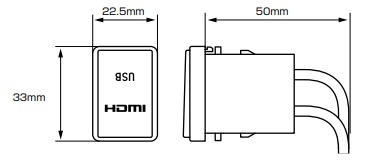

■KCU-Y620DA(純正スイッチパネルに取付け条件)

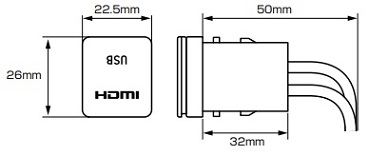

■KCU-Y630DA(純正スイッチパネルに取付け条件)


●USB-HDMIユニットのケーブル（約1.75m）が余裕をもって
配線できる位置に取り付けてください。
●取付場所によって使いやすい向きで取り付けてください。



上記の取付け適合表で確認できない車種や、適合している車種でも
純正スイッチパネル以外に設置する時などのため、KCU-Y620DAには
汎用パネルが同梱しております。
※設置個所の穴あけ加工が必要になる場合あり
※KCU-Y630DAは汎用パネルの付属なし

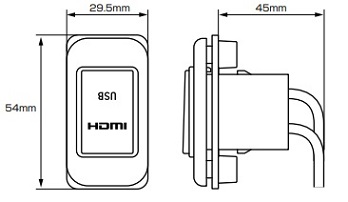

・汎用パネル使用例



■KCU-Y620DAの汎用パネルを使用する取付け条件



●USB-HDMIユニットのケーブル（約1.75m）が余裕をもって
配線できる位置に取り付けてください。
●裏側からねじ止めができる位置に取り付けてください。
●取付場所によって使いやすい向きで取り付けてください。


各製品のアルパインストアでのご購入はこちら
※HDMIケーブルとパッケージになっている製品もあります。

スマートフォンミラーリングはこちら
※"あなたにあったHDMIケーブルを検索"もぜひご利用ください
